Устройство установки газового пожаротушения (УГПТ) с Novec™ 1230

Важное комплектующее системы пожаротушения - коллектор, соединяющий модули УГПТ в единую батарею и подключающий их к общему распределительному трубопроводу. Отметим, что коллекторы испытываются на избыточное давление в 90 бар.

Нельзя пройти мимо и некоторых других важных комплектующих. Начнём наш мини-обзор с рукава высокого давления, предназначенного для гибкого соединения баллона с Novec™ 1230 с коллектором, а точнее с его обратным клапаном. Как и ЗПУ, рукава высокого давления бывают двух типоразмеров, соответствующих размерам диаметра условного прохода. В первом случае – это 25 мм, а во втором – 50 мм. Как видно из названия, данные элементы способны работать под высоким давлением. В частности, они проходят испытания на давление в 320 бар.

Следующим элементом является обратный клапан, применяемый в случае объединения всех баллонов в системе пожаротушения в одну батарею. Место расположения подобных клапанов – между коллектором и рукавом высокого давления, причём данное свойство характерно для каждого баллона системы. Обратные клапаны могут иметь только одно значение диаметра условного прохода, равное 50 мм.

Далее рассмотрим муфту-переходник, используемую для удобного, а главное быстрого соединения каждого баллона системы с общим трубопроводом. Она используется тогда, когда рукав высокого давления по тем или иным причинам нельзя применять. Размеры муфты аналогичны рукавам высокого давления – 25 и 50 мм. Конструктивно муфта-переходник выглядит следующим образом – на одном её конце имеется цилиндрическая внутренняя резьба, а на другом – внутренняя резьба типа NPT, которая расшифровывается, как нормальная трубная резьба. Первая предназначена для соединения муфты с выходным отверстием запорно-пускового устройства, а вторая – для соединения всё той же муфты с трубопроводом напрямую.

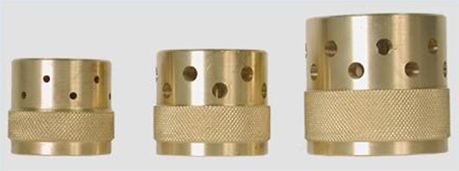

И закончим на насадках-распылителях, предназначенных для распыления Novec™ 1230 в защищаемом помещении. Их конструкция тщательно продумана и обеспечивает оптимальный режим перемешивания ГОТВ с воздухом помещения, в результате которого ГОТВ распределяется равномерно по всему объёму с концентрацией в каждой его точке не ниже норматива. Изготавливаются эти насадки либо из алюминиевого, либо из медного сплава. В них предусмотрена внутренняя резьба для присоединения к УГПТ и, конечно, отверстия, через которые, собственно, и производится распыление огнетушащего вещества. Отверстия в насадках выполнены не в произвольном порядке. Для каждого защищаемого помещения производится специальный гидравлический расчёт, на основе которого эти отверстия и наносятся.
