Система пожаротушения на основе Novec 1230

Устройство установки газового пожаротушения (УГПТ) с Novec™ 1230

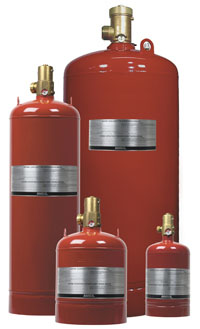

Модуль системы пожаротушения Novec 1230

Основным элементом установки газового пожаротушения (сокращённо УГПТ) с Novec™ 1230 является модуль, которым упрощённо и с некоторыми допущениями можно считать баллон, предназначенный для хранения газового огнетушащего вещества Novec™ 1230. Как известно, подобные установки славятся тем, что обладают широкой линейкой этих самых баллонов, которые могут быть различных объёмов. Предусмотрены семь стандартных вариантов исполнения баллонов, рассчитанных на 8, 16, 32, 52, 106, 147 и 180 литров. Такое многообразие позволяет подобрать для каждого конкретного случая наиболее оптимальный вариант с точки зрения экономии средств.

Основной конфигурацией баллона является непосредственно сам баллон, клапан для огнетушащего вещества и сифонная трубка.

Подробнее о модуле УГПТ Novec1230

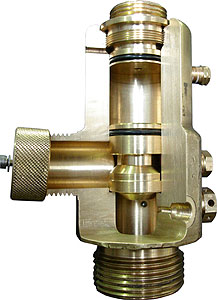

Запорно-пусковое устройство системы пожаротушения Novec 1230

Важным элементом УГПТ с Novec1230 является запорно-пусковое устройство (сокращённо ЗПУ), основное назначение которого заключается в выпуске ОГТВ в течение 10 секунд (не более). Данный показатель является нормативом времени. В своей работе ЗПУ реализует принцип разности давлений. Для изготовления ЗПУ применяются два материала – нержавеющая сталь для поршней и специальный медно-цинковый сплав – для корпуса.
Предусмотрена система реагирования не только на повышенное, но и пониженное значение давления в баллоне. Если оно падает ниже 18 бар, специальное реле выдаёт сигнал «сухой контакт».

Подробнее о запорно-пусковом устройстве УГПТ Novec1230

Пусковые устройства системы пожаротушения Novec 1230

В системах пожаротушения Novec 1230 применяется три типа пусковых устройств или, иначе говоря, приводов – пневматический, ручной и соленоидный привода. Остановимся на каждом из них поподробнее.
Пневмопривод применяется в тех случаях, когда при системе главный баллон – подчинённый баллон последний управляется воздействием давления газа от первого. Поскольку система пожаротушения может иметь различную конфигурацию и расположение, возможны вариации и относительно пневмопуска.
Cоленоидный привод при помощи специального электрического сигнала активизирует модуль системы пожаротушения. Конструктивно данный привод является электромеханическим устройством. Оно после активизации двигает центральный шток в направлении вниз, а тот, в свою очередь, давит на пусковой ниппель ЗПУ.
Ручной привод механического типа используется, как правило, для запуска УГПТ местного значения. Монтируется данный привод на главном баллоне, причём тут возможны варианты, обусловленные конструкцией привода.

Какое бы пусковое устройство не использовалось, его срабатывание вызывает нажатие на ниппельный клапан, вследствие чего давление газа над поршнем резко понижается – и происходит полное открытие клапана, вызванное давлением в баллоне.

Подробнее о пусковых устройствах УГПТ Novec1230

Комплектующие системы пожаротушения Novec 1230

К комплектующим относятся:
Коллектор, соединяющий модули УГПТ в единую батарею и подключающий их к общему распределительному трубопроводу.
Рукав высокого давления, предназначенный для гибкого соединения баллона с коллектором, а точнее с его обратным клапаном.
Обратный клапан, применяемый в случае объединения всех баллонов в системе пожаротушения в одну батарею.
Муфта-переходник, используемая для удобного, а главное быстрого соединения каждого баллона системы с общим трубопроводом. Она используется тогда, когда рукав высокого давления по тем или иным причинам нельзя применять.
Насадки-распылители, предназначенные для распыления Novec™ 1230 в защищаемом помещении.

Подробнее о комплектующих УГПТ Novec1230
